Amply TOA FV-224PA-AS và amply TOA FV-248PA-AS là 2 model amply trong hệ thống FV-200 và nếu chúng ta nối không đúng, có thể gây lên cháy Amply mà không được bảo hành, do đó chúng ta cần lưu ý
Đây là dòng Amply Analog của TOA chuyên dụng cho hệ âm thanh thông báo FV-200 của TOA. Và không sử dụng như một Amply thông thường vì ngõ vào của Amply là 0dB khác với ngõ vào AUX trên các amply phổ thông (-20dB)
Có công suất 240W (với FV-224PA-AS) và 480W (với FV-248PA-AS). Tuy nhiên không nên dùng quá sát mức công suất này, dự phòng 10-15% công suất sẽ đảm bảo amply hoạt động ổn định, lâu dài hơn
Kích thước FV-248PA-AS là 3U còn FV-224PA-AS là 2U, các phím cổng chức năng là như nhau

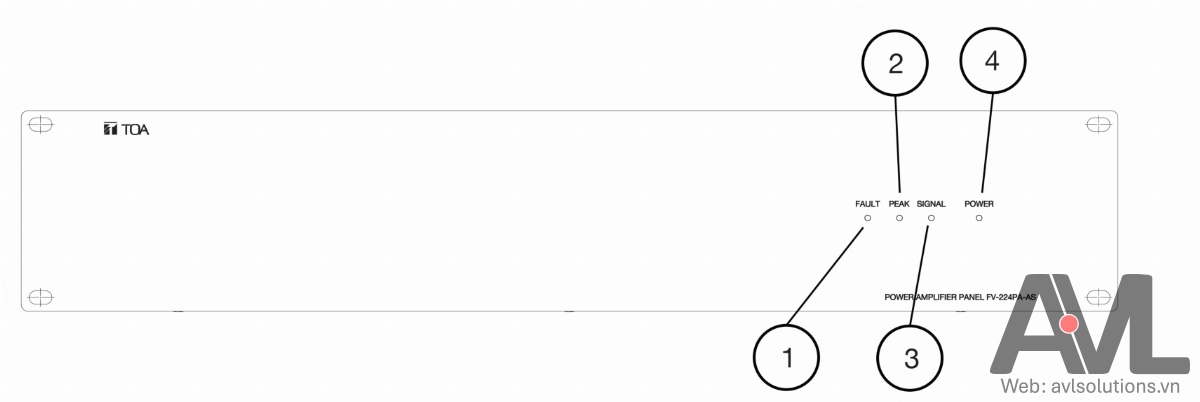

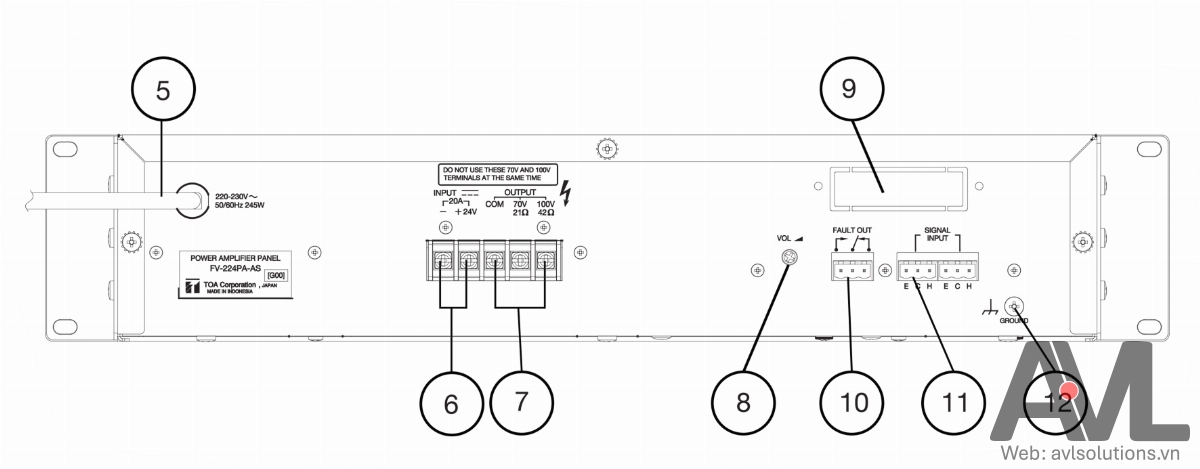

Cấu tạo và chức năng các phím, cổng trên FV-224PA-AS và FV-248PA-AS
(1): Đèn báo tăng âm lỗi - nếu đèn này sáng sẽ không có âm thanh
(2): Đèn báo tín hiệu đang mức đỉnh - nếu đèn này báo liên tục, khả năng cháy tăng âm là rất lớn
(3): Đèn báo tín hiệu - Tùy độ lớn tín hiệu đèn sẽ báo sáng mờ hay sáng đậm
(4): Đèn báo nguồn
(5): Dây nguồn - 220V
(6): Nguồn vào 24V DC - Nếu sử dụng nguồn dự phòng, dùng VX-3000DS
(7): ngõ ra 70V và 100V, ở Việt nam chúng ta chỉ sử dụng chân COM và 100V
(8): Chỉnh âm lượng ngõ vào - nên để 65-80%
(9): Khe cắm mô-đun - Không sử dụng
(10): Ngõ ra báo lỗi - Sử dụng cùng với FV-200CA-AS để chuyển mạch sang tăng âm dự phòng nếu tăng âm chính lỗi
(11) : Ngõ vào /ra âm thanh - hai ngõ ngày song song nên đấu cổng nào cũng được
(12): Chân tiếp địa
Sơ đồ, cách nối tăng âm, amply FV-224PA-AS, FV-248PA-AS
Lưu ý: Ngõ vào chân (11) và (12) là mức 0dBV = 1V, nên cần phải nối thiết bị tương thích
Nếu nối từ FV-200PP-AS thì âm lượng ra sẽ chuẩn
Nếu nối ngõ ra từ REC các tăng âm, âm lượng sẽ nhỏ do ngõ REC = -20dBV, và không khuyến khích sử dụng cách này
Sơ đồ đấu nối FV-224PA-AS và FV-248PA-AS là như nhau.
Sơ đồ kết nối FV-224PA-AS và FV-248PA-AS trong hệ FV-200

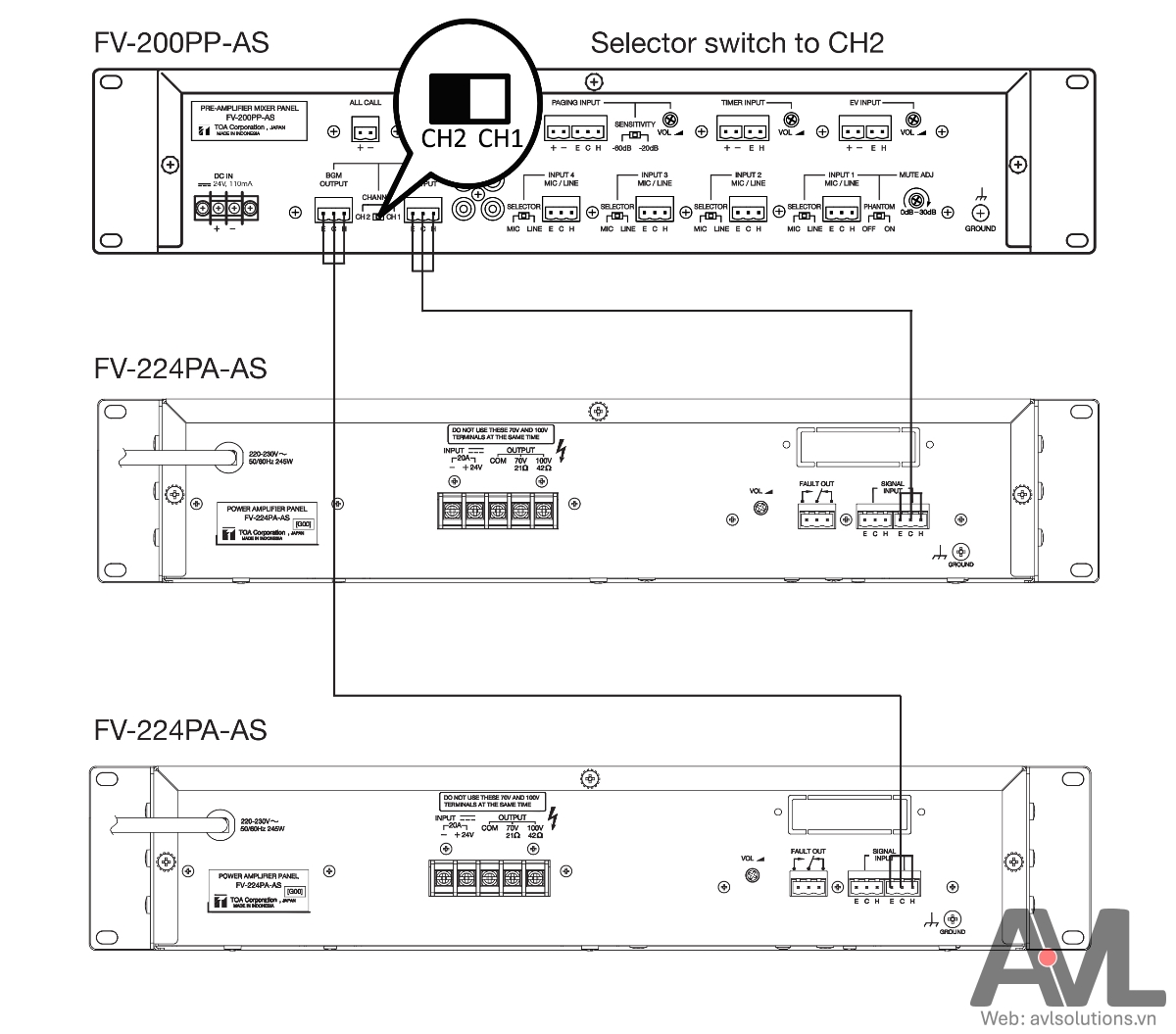

*Nếu dùng chế độ 2 kênh trong FV-200
Trong chế độ này, hệ thống FV-200 sẽ hoạt động cùng lúc phát nhạc và thông báo mà không bị ngắt. Chúng ta cần phải sử dụng Amply cho thông báo và Amply cho phát nhạc tách rời nhau

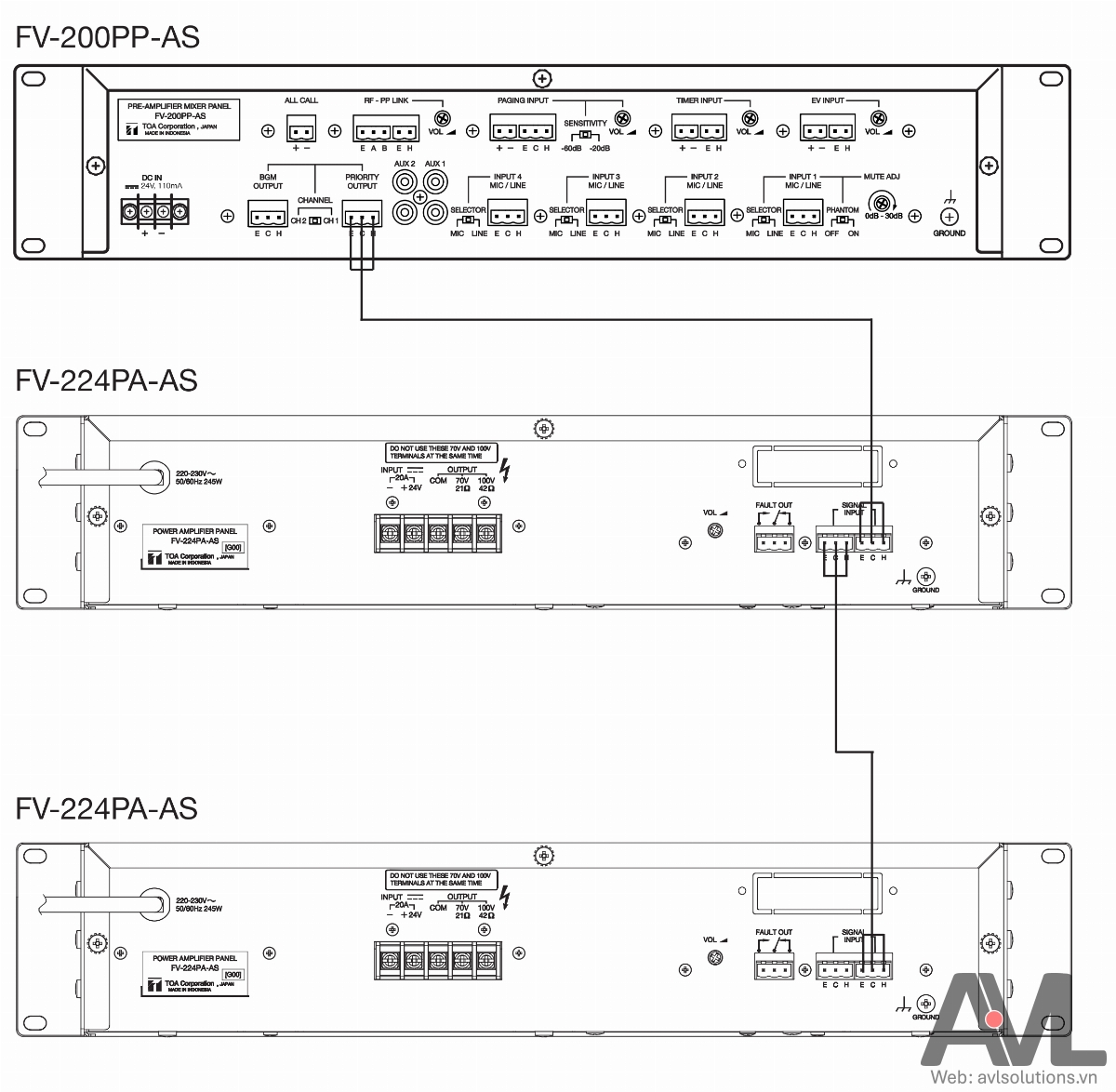

*Chế độ 1 kênh của hệ FV-200
Với chế độ 1 kênh, các khu vực đang phát nhạc nền sẽ bị ngắt khi có thông báo tới bất cứ khu vực nào. Cách nối phía dưới là cho trường hợp nhiều hơn 1 amply, đường tín hiệu sẽ được nối vòng
Và cách này cũng phù hợp khi nối chế độ 2 kênh của FV-200 với các amply 2 nhóm thông báo, phát nhạc khác nhau để tiết kiệm dây tín hiệu

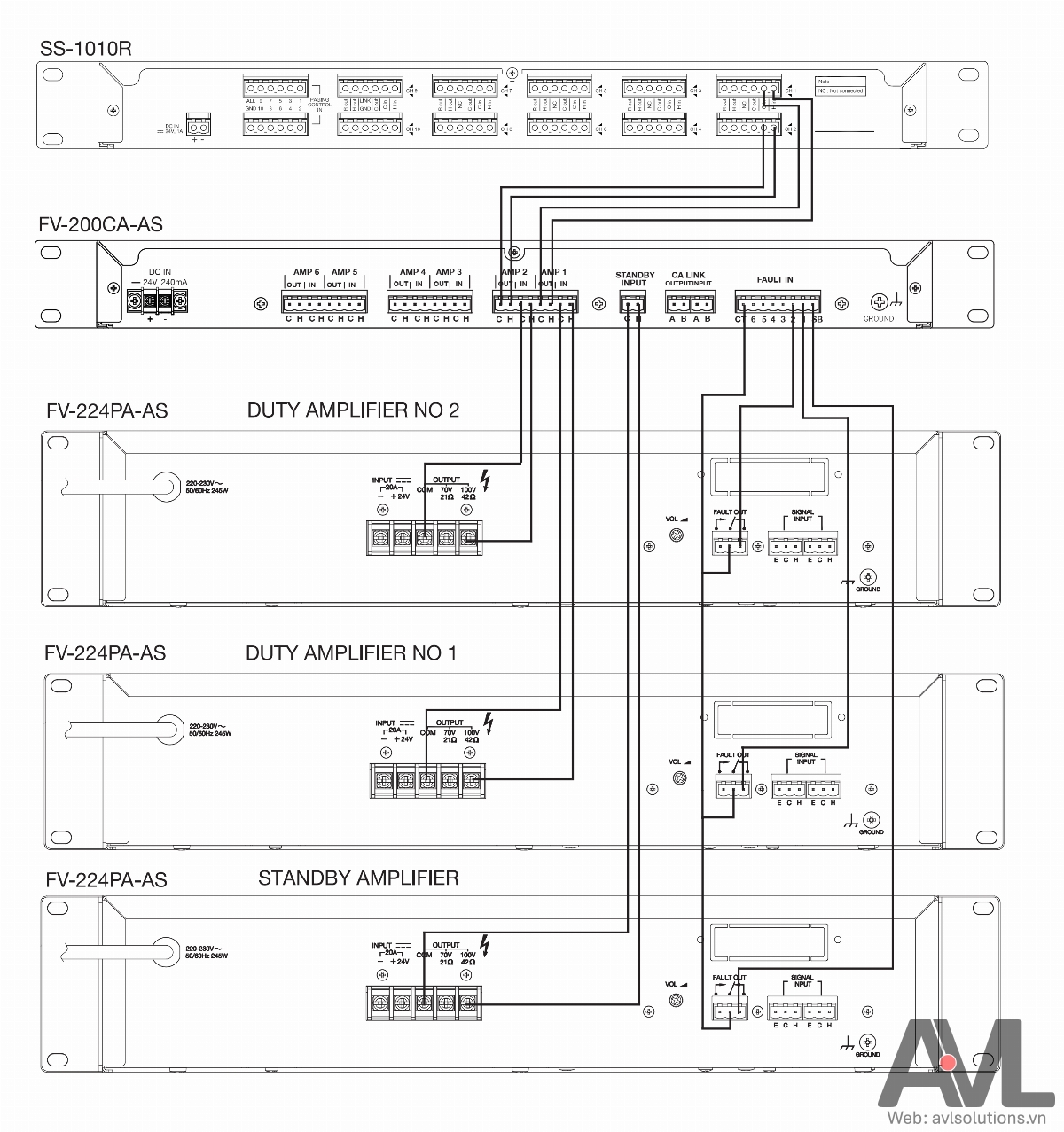

Sơ đồ kết nối khi có bộ chuyển mạch Amply dự phòng
Chỉ dùng khi mà hệ thống có FV-200CA-AS, chức năng chính của bộ FV-200CA-AS là nếu có 1 amply cháy, hệ thống chuyển sang dùng amply dự phòng
