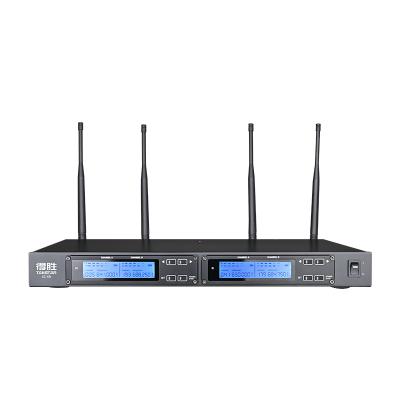

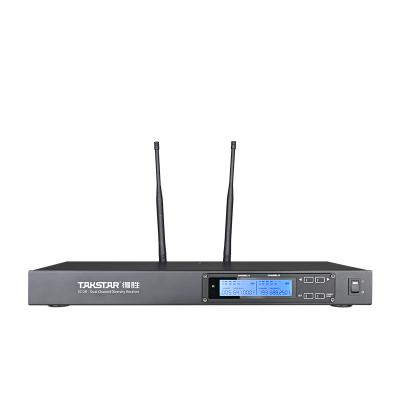

SC-2R là đầu thu 2 kênh và 4 kênh SC-4R là đầu thu 4 kênh, cho phép có thể thu 4 bộ phát không dây SC-TD, SC-TW, SC-TL trong cùng một lúc. Trước khi đi vào chi tiết các chức năng trên SC-2R và SC-4R chúng ta cần phải chú ý các vấn đề sau trước khi lắp đặt
Chú ý khi lắp đặt SC-2R và SC-4R
SC-2R là đầu thu 2 kênh nên chỉ bắt tối đa được kênh UHF, tương tự SC-4R là đầu thu 4 kênh nên chỉ bắt được tối đa 4 kênh UHF
Chỉ tương thích với các thiết bị: SC-TD, SC-TW, SC-TL
Các kênh phu và phát phải cùng tần số mới bắt được
Trong cùng 1 phòng, 1 ứng dụng: Các kênh phát phải không trùng nhau
Mỗi màn LCD trên đầu thu sẽ hiện thị đầy đủ thông số của 2 kênh, Micro nào tương ứng với kênh đó. Chú ý đến tín hiệu RF
Các phím, nút, cổng chức năng trên SC-2R và SC-4R
(1) - Nút chức năng: Chọn kênh, chỉnh tần số, đồng bộ, tìm kênh
(2) - Màn LCD: Hiện thị thông tin từng kênh như; trạng thái, tần số, mức tín hiệu bộ nhận
(3) - IR- mắt hồng ngoại: Gửi thông số cài đặt tới micro bằng cách ấn nút SYNS và hướng mắt IR trên Micro vào IR trên bộ thu
(4) - Công tắc nguồn: Bật/tắt thiết bị

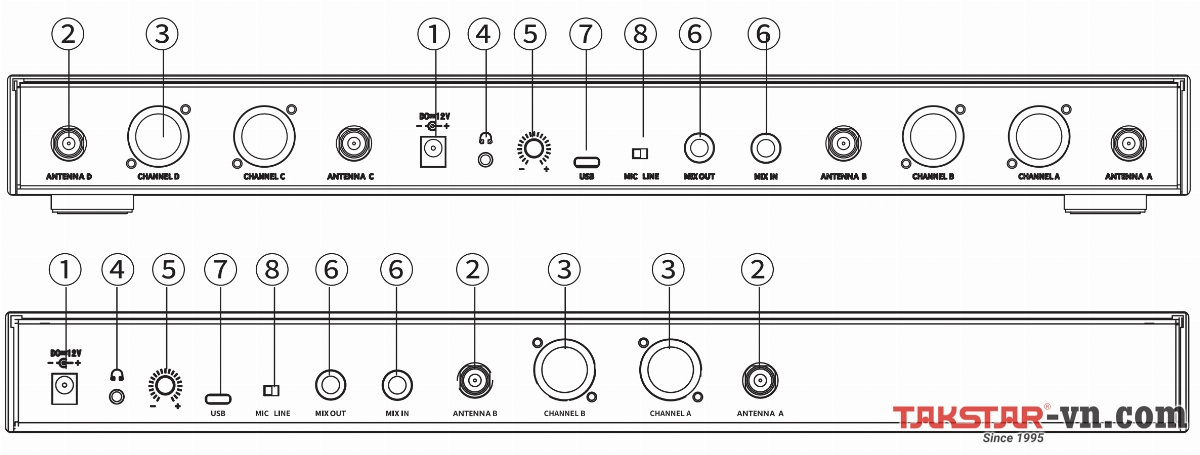

(1) - Nguồn điện: Sử dụng cổng nguồn 12V DC
(2) - Cổng cắm Ăng-ten: Kết nối với ăng-ten ngoài để tặng phạm phi thu
(3) - Ngõ ra âm tahnh dạng cần bằng: Cổng XLR, ngõ ra độc lập cho từng kênh
(4) - Cổng cắm tai nghe: Dùng để cắm tai nghe, nghe, kiểm tra nội dung thu được
(5) - Chỉnh âm lượng: Điều chỉnh âm lượng ngõ ra, vặn xuôi chiêu kim đồng hồ để tăng âm lượng ra và ngược lại để giảm âm lượng ta
(6) - Ngõ vào và ra: Dùng để kết nối nối tầng nhiều bộ thu, tiết kiệm cộng cắm Micro trên Mixer, Amply
(7) - Cổng USB, type C: Ngõ ra âm thanh giao diện USB, chuẩn type C
(8) - Điều chỉnh mức ra: Mic/Line
