RM20 là micro chọn 2 vùng loa, tương thích với MP600U và MP1000U và chi tiết cách kết nối, sử dụng và các phím chức năng trên Micro như sau

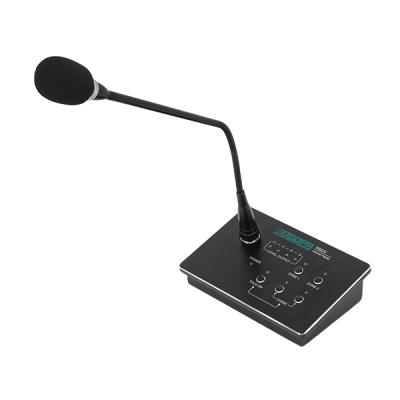

Cấu tạo và chức năng của RM20
(1) MIC (Micro)
(2) Cần MIC (có thể điều chỉnh góc độ)
(3) Đèn báo tín hiệu
(4) Đèn báo nguồn
(5) Công tắc bật/tắt MIC (bật khi đèn sáng, nhấn để bắt đầu nói)
(6) Bật MIC với âm báo tăng dần (kích hoạt khi đèn sáng, nhấn để bắt đầu nói)
(7) Tắt MIC với âm báo giảm dần (kích hoạt khi đèn sáng, nhấn để kết thúc nói)
(8) Công tắc bật/tắt cho hai vùng (bật khi đèn sáng)
(9) Núm điều chỉnh âm lượng MIC
(10) Cổng kết nối mở rộng MIC
(11) Cổng kết nối với bộ khuếch đại (âm ly)
Cách cài ID cho RM20
Bước 1: Nhấn giữ đồng thời nút công tắc MIC và nút Vùng 1 (Zone 1) cho đến khi đèn chỉ báo nhấp nháy để thiết lập thành công địa chỉ 1.
Bước 3: Nhấn giữ đồng thời nút công tắc MIC và nút Vùng 2 (Zone 2) cho đến khi đèn chỉ báo nhấp nháy để thiết lập thành công địa chỉ 2.
Bước 3: Nhấn giữ đồng thời nút công tắc MIC và nút bật MIC cho đến khi đèn chỉ báo nhấp nháy để thiết lập thành công địa chỉ 3.
Bước 4: Nhấn giữ đồng thời nút công tắc MIC và nút tắt MIC cho đến khi đèn chỉ báo nhấp nháy để thiết lập thành công địa chỉ 4.

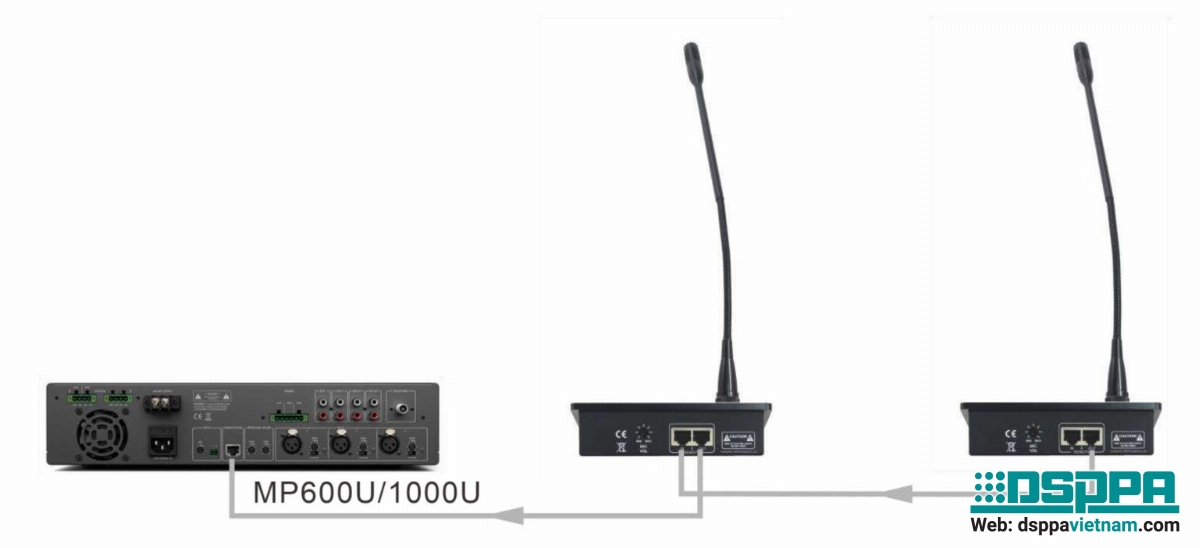

Sơ đồ kết nối RM20
Lưu ý: Không thể 2 người cùng nói đồng thời - tại một thời điểm chỉ có 1 micro có thể thông báo được
