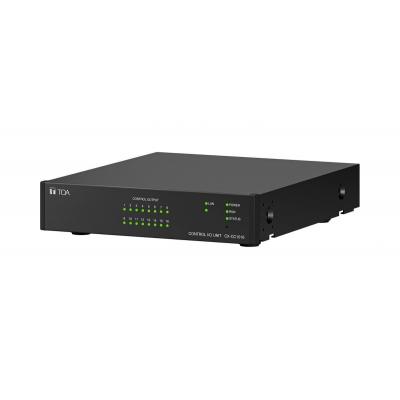

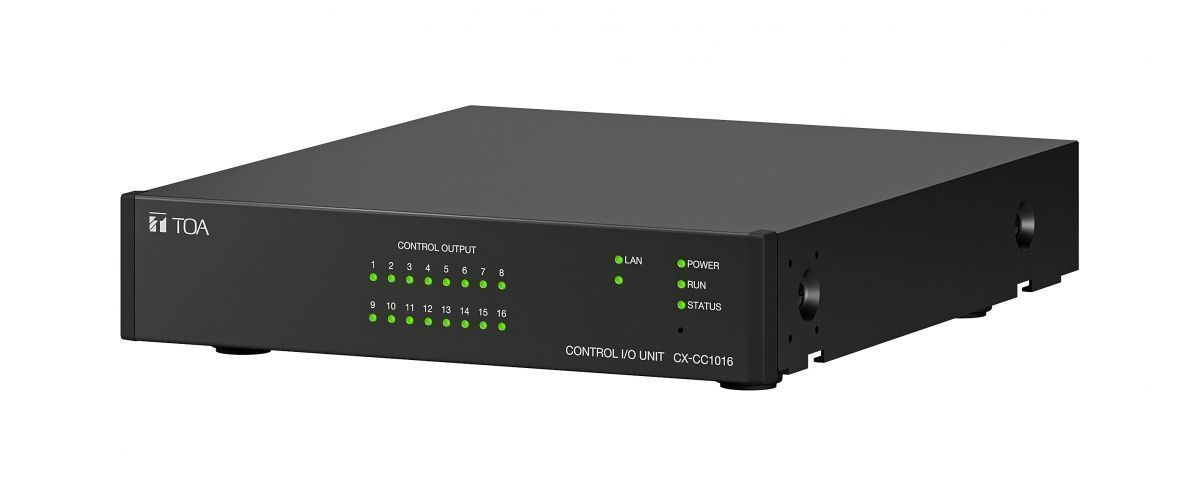

Bộ điều khiển ngõ vào ra IP TOA CX-CC1016
Thông số kỹ thuật CX-CC1016
| Nguồn điện | 24 V DC (dải hoạt động: 21.6 - 26.4 V DC)Đầu nối tháo rời (2 chân) hoặc dùng bộ chuyển đổi AC tùy chọn |
| Dòng tiêu thụ | 230 mA |
| Công suất tiêu thụ | 5.5 W |
| Mạng | Mạng I /F: 100Base-TX Giao thức mạng: TCP/IP, UDP, ARP, ICMP, HTTP, FTP Cổng kết nối: RJ45 x 2 Cáp mạng : UTP (Cat5 trở lên) |
| Vận hành | Phím Reset x 1 |
| Đèn hiển thị | Đèn hiển thị LED: LAN (xanh lá) x 1, POWER (xanh lá) x 1, RUN (xanh lá) x 1, STATUS (vàng, đỏ, xanh lá) x 1 Đèn hiển thị ngõ ra điều khiển: CONTROL OUTPUT (xanh lá) x 16 |
| Ngõ vào điều khiển | 16 kênh, ngõ vào tiếp điểm khô, điện áp mở: 24 V DC, dòng ngắn mạch: 10 mA hoặc thấp hơn, đầu nối tháo rời (10 chân x 2) |
| Ngõ ra điều khiển | 16 kênh, ngõ ra rơ-le, khả năng tải tối đa của tiếp điểm: 30 V DC/1.0 A, đầu nối tháo rời (16 chân x 2) |
| Phương thức lắp đặt | Để bàn, gắn tủ rack, hoặc gắn tường (gắn tủ Rack hoặc gắn tường cần giá gắn tùy chọn) |
| Nhiệt độ hoạt động | 0° c đến +40 ° c |
| Độ ẩm cho phép | 90 %RH (không ngưng tụ) |
| Vật liệu | Bảng điều khiển, vỏ: thép đã được sơn phủ, màu đen, độ bóng 30 % |
| Kích thước | 210 (R) X 44.3 (C) X 266.7 (S) mm |
| Khối lượng | 1.5 kg |
| Phụ kiện đi kèm | Giắc đầu nối tháo rời (2 chân) x 1, Giắc đầu nối tháo rời ( 10 chân) x 2, Giắc đầu nối tháo rời (16 chân) x 2, đế nhựa x 4, vít cho gắn đế nhựa x 4, Giắc đầu nối tháo rời 2 chân) x 1 |
| Phụ kiện tùy chọn | Bộ chuyển đổi nguồn AC: AD-246 Giá gắn tường: YC-850 Tai gắn tủ rack: MB-15B-BK (dành cho gắn 1 bộ CX-CC1016 lên tủ rack)Tai gắn tủ rack: MB-15B-J (dành cho gắn 2 bộ CX-CC1016 lên tủ rack) |
Tài liệu Download CX-CC1016
Click vào ICON để download
Datasheet
Brochure
Hướng dẫn lắp đặt - sử dụng
