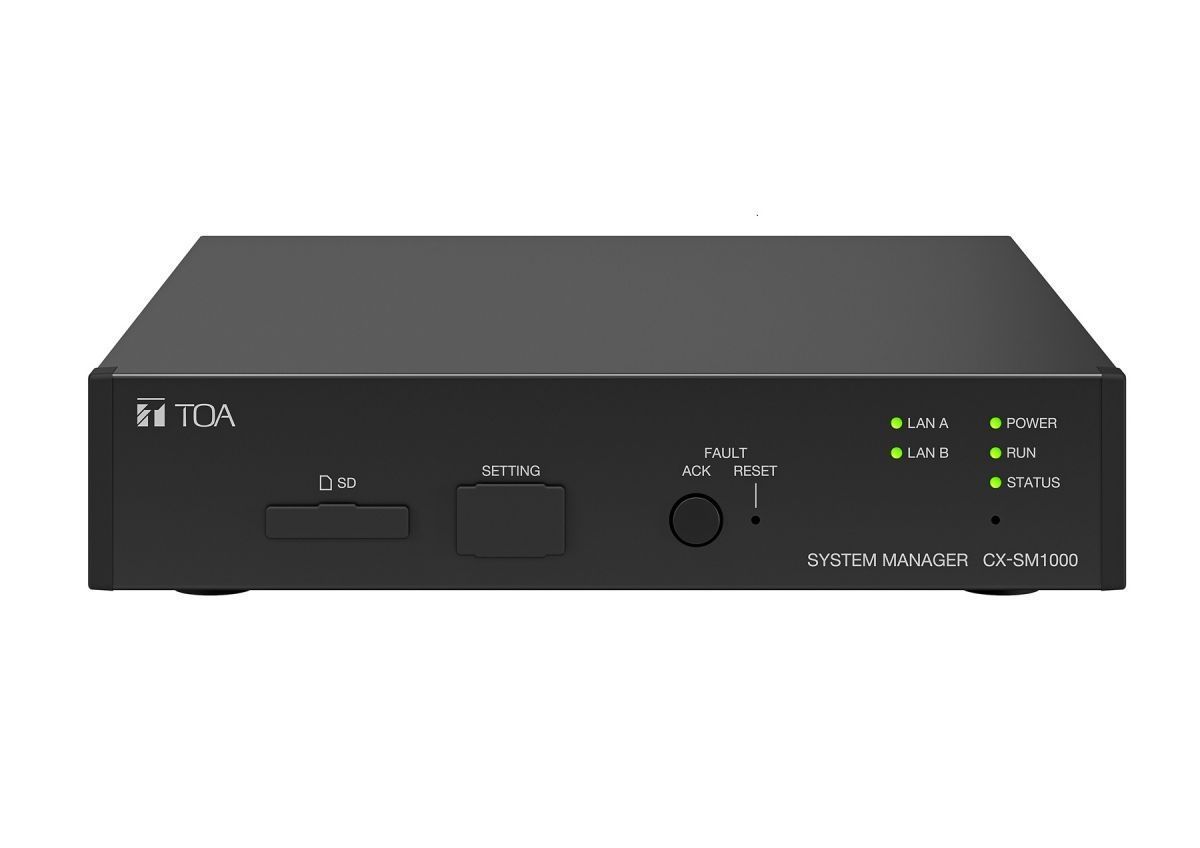

Bộ điều khiển trung tâm TOA CX-SM1000
Thông số kỹ thuật CX-SM1000
| Nguồn điện | 24 V DC (dải hoạt động: 21.6 - 26.4 V DC)Đấu nối tháo rời (2 chân) hoặc dùng bộ chuyển đổi AC tùy chọn |
| Dòng tiêu thụ | 200 mA |
| Công suất tiêu thụ | 5 W |
| Mạng | Mạng I /F: 100BASE-TXGiao thức mạng: TCP/IP, UDP, ARP, ICMP, HTTP, RTP, RTSP, IGMP, NTP, SIP, FTP, RSTP, DNS Cổng kết nối: RJ45 x 2Cáp mạng : UTP (Cat5 trở lên) |
| Số lượng cấu hình tối đa | |
| Ngõ vào âm thanh | 3000 kênh |
| Ngõ ra âm thanh | 3000 kênh |
| Ngõ vào loa | 3000 kênh |
| Ngõ vào điều khiển | 12000 kênh |
| Ngõ ra điều khiển | 15000 kênh (Ngõ ra điều khiển thường + Ngõ ra điều khiển chiết áp ATT) |
| Số lượng cấu hình tối đa (*1) | CX-OP1700: 100 bộ CX-OP1500: 3000 bộ CX-CL1750: 3000 bộ CX-CL1550: 3000 bộ CX-RM1700: 100 bộ CX-AF1026: 300 bộ CX-PA 1120/CX-PA 1240: 300 bộ CX-CC1016: 100 bộ CX-SM1000: 1 bộ (chỉ cần 1 thiết bị duy nhất và không thể thiếu trong mỗi một hệ thống) |
| Số liên kết âm thanh | Tối đa 200 liên kết trong hệ thống (mỗi một liên kết dành cho cuộc gọi và phát thông báo đa điểm/đơn hướng) |
| Vận hành | Đèn hiển thị LED: LAN (xanh lá) x 2, POWER (xanh lá) x 1, RUN (xanh lá) x 1, STATUS (vàng, đỏ, xanh lá) x 1 |
| Ngõ ra điều khiển | 1 kênh, ngõ ra tiếp điểm rơ-le, khả năng tải tối đa của tiếp điểm: 30 V DC/1.0 A1 kênh, ngõ ra cực thu hở, khả năng tải tối đa của tiếp điểm: 30 V DC/100 mA, đầu nối tháo rời (5 chân) |
| Thẻ SD | Tải lên/tải xuống tập tin cài đặt/ lưu trữ nhật ký logPhương tiện: SD/SDHC/SDXC (*2)* Không đi kèm thẻ SD. |
| Phương thức lắp đặt | Để bàn, gắn tủ rack, hoặc gắn tường (gắn tủ Rack hoặc gắn tường cần giá gắn tùy chọn) |
| Nhiệt độ hoạt động | 0° C đến +40 ° C |
| Độ ẩm cho phép | 90 %RH (không ngưng tụ) |
| Vật liệu | Bảng điều khiển, vỏ: thép đã được sơn phủ, màu đen, độ bóng 30 % |
| Kích thước | 210 (R) X 44.3 (C) X 268 (S) mm |
| Khối lượng | 1.5 kg |
| Phụ kiện đi kèm | Giắc đầu nối tháo rời (2 chân) x 1, Giắc đầu nối tháo rời (5 chân) x 1, đế nhựa x 4, vít cho gắn đế nhựa x 4 |
| Phụ kiện tùy chọn | Bộ chuyển đổi nguồn AC: AD-246 Giá gắn tường: YC-850 Tai gắn tủ rack: MB-15B-BK (dành cho gắn 1 bộ CX-SM1000 lên tủ rack)Tai gắn tủ rack: MB-15B-J (khi gắn thiết bị lên tủ rack kết hợp với CX-CC1016) |
(*1) Số lượng cấu hình tối đa có nghĩa là toàn bộ hệ thống được cấu hình tối đa số lượng ngõ vào âm thanh, ngõ ra âm thanh, ngõ vào/ra điều khiển, ngõ ra loa nhưng không vượt quá giới hạn cho phép của từng thiết bị.
(*2) Để biết danh sách thẻ SD tương thích, vui lòng tham khảo trên thư viện dữ liệu TOA
(https: //www.toa-products.com/international/)
